多角度反差百科原理是什么?

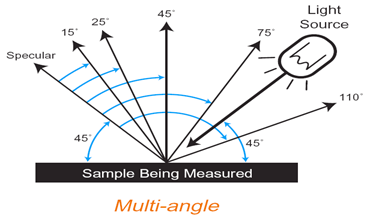

多角度反差百科通常的光路结构如下图所示：

就以5角度结构为例，可以看到，光源位于与法线呈45º位置，共有五个接收器，这五个接收器分别与镜面反射线呈15º、25º、45º、75º和110º。其比单角度结构仪器多了4个接收器，其测量的是不同角度的散射光。

45°照明时，为了区分这些角度，依次将其表示为： 45as15，45as25，45as45，45as75，45as110， as之前的数字表示光源与法线的角度值，as之后的数字为接收器与镜面反射光的角度值。

特殊效果样品在观测角度发生变化时，除了明度发生变化外，其色相也发生变化，特别是15°附近位置;而且当光源位置发生变化时，15°位置的色相会有显著变化。

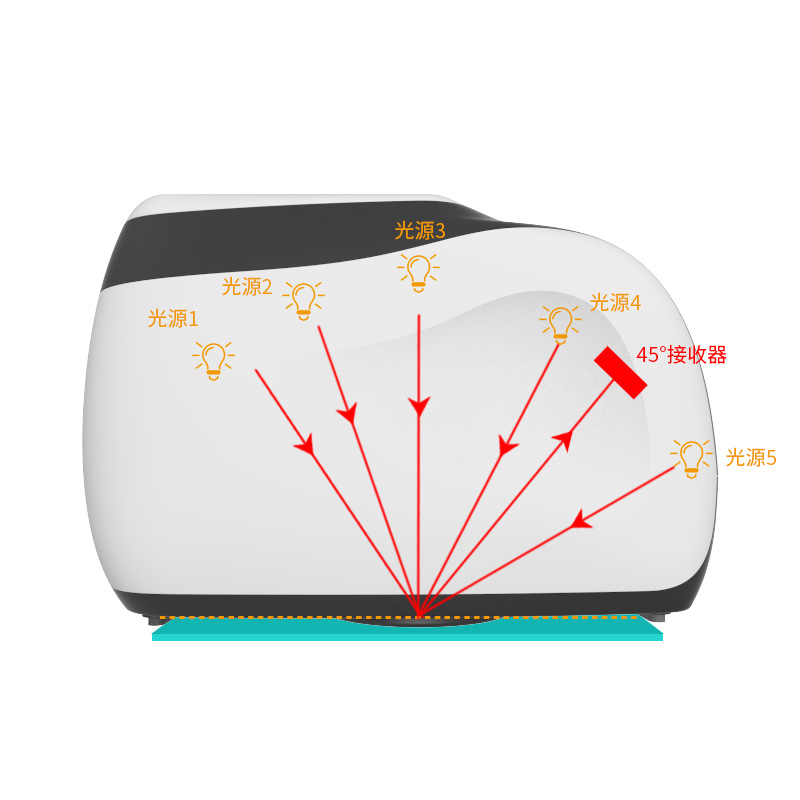

如光源结构图所示，光源是在仪器的一侧，而并非是在测量点的正上方，仪器旋转90°或180°测量，那就相当于光源位置以及观察角度都发生了变化，这样就导致了以上反差百科测试数据的变化。

而所有的多角度反差百科的照明方向都是在仪器的一侧，如酷泰MS3005多角度分光测色仪的照明光源即在仪器的后侧形成5个光源。
