    棉花分级室模拟昼光照明校准规范《JJF(纺织)099--2021》

    发布时间:2024-03-29 16:59:18

    棉花分级室模拟昼光照明校准规范11

    1 范围

    本规范适用于棉花分级室模拟昼光照明实验室光照度和相关色温的校准。

    2 引用文件

    本规范引用以下文件:

    JJF 1071--2010国家计量校准规范编写规则

    GB/T 13786-1992棉花分级室的模拟昼光照明

    凡注日期的引用文件,仅注日期的版本适用于本规范;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规范。

    3 术语和计量单位

    3.1术语

    3.1.1光照度均匀度uniformity of illumination工作台面光照度最小值与光照度平均值之比。

    3.1.2相关色温均匀度uniformity of correlated color temperature工作台而相关色温最小值与相关色温平均值之比。

    4 概述

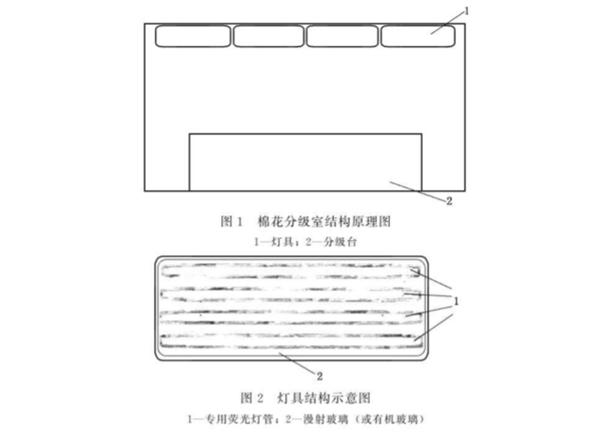

    棉花分级室模拟昼光照明为识别棉花表面颜色时提供了一种标准光源,用于评定棉花的颜色级、轧工质量和品级等感官检验指标。棉花分级室是一个单独的房间,由专用灯具、分级台和相关设施组成(见图1)。模拟昼光照明提供D75标准光源,模拟相当于北向中等阴天昼光照明及光谱分布(灯具结构见图2)。

     棉花分级室模拟昼光照明校准规范12

    5 计量特性

    5.1光照度E:(750±100)lx;光照度均匀度Ug:Ux>80%。

    5.2相关色温Te:(7500±200)K;相关色温均匀度Ur:U+>80%。

    注:上述技术指标只作为参考,不作为棉花分级室评判依据。

    6 校准条件

    6.1环境条件

    6.1.1室内环境温度:常温。

    6.1.2相对湿度く80%,

    6.1.3棉花分级室无外界光源干扰。

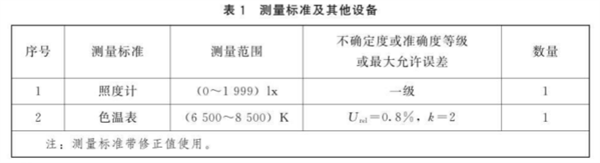

    6.2测量标准及其他设备见表1。

     棉花分级室模拟昼光照明校准规范13

    7 校准项目和校准方法

    7.1校准项目

    棉花分级室模拟昼光照明校准项目对应本规范计量特性条款及校准方法条款见表2。

     棉花分级室模拟昼光照明校准规范14

    7.2校准前检查

    7.2.1棉花分级室设施应清洁,光源箱相应棉检台分布均匀;灯具的配光特性能满足GB/T 13786--1992第4章、第5章的要求。7.2.2棉花分级室内墙壁等相关设施的颜色规格应符合GB/T 13786-1992 第8章的要求。

    7.2.3棉花分级室灯具安装应符合GB/T 13786-1992第7章的要求,灯具供电电压稳定。

     棉花分级室模拟昼光照明校准规范15

    7.3校准方法

    7.3.1校准步骤

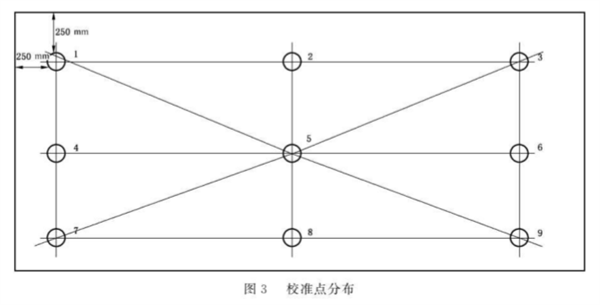

    将工作台表面均匀选取9个校准点位置,校准点离相近的分级台面边缘约250 mm,中间校准点处于各线的交叉点(如图3)。将照度计、色温表传感器分别平置于工作台表面,开灯平衡30 min后,依次校准各点的光照度及相关色温,校准员与传感器保持足够距离以避免干扰校准数据,待显示数值稳定后读取并记录各点光照度、相关色温。按照上述方法重复校准,共校准3次,得到3组9个校准点的数据,计算出的9个校准点平均值、最小值和最大值,为校准结果。

    7.3.2校准数据处理

    7.3.2.1光照度校准数据处理

    7.3.2.1.1光照度平均值

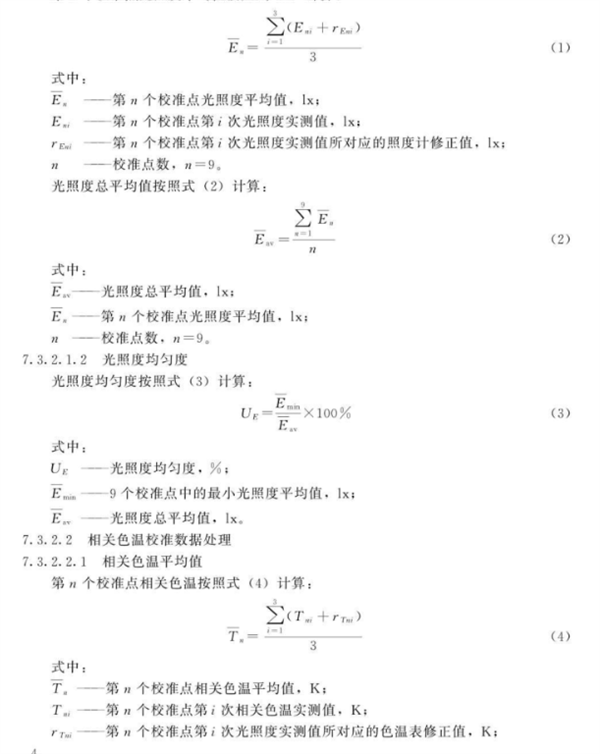

    第n个校准点光照度平均值按照式(1)计算:

     棉花分级室模拟昼光照明校准规范

     棉花分级室模拟昼光照明校准规范2

    8 校准结果表达

    8.1校准记录

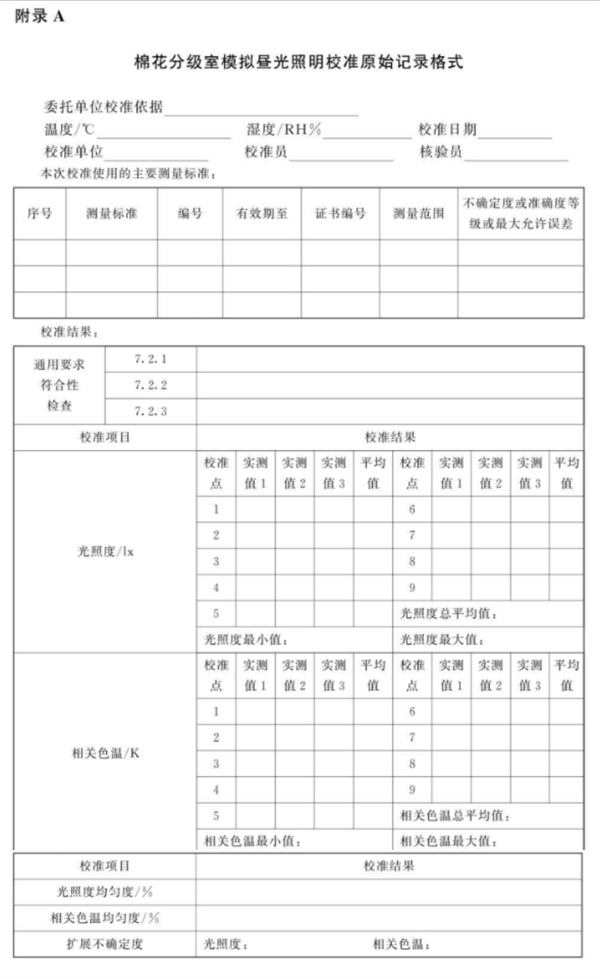

    应详尽记录测量数据和计算结果。数据修约按GB/T 8170执行,推荐的校准记录格式见附录A。

     棉花分级室模拟昼光照明校准规范3

    8.2校准证书

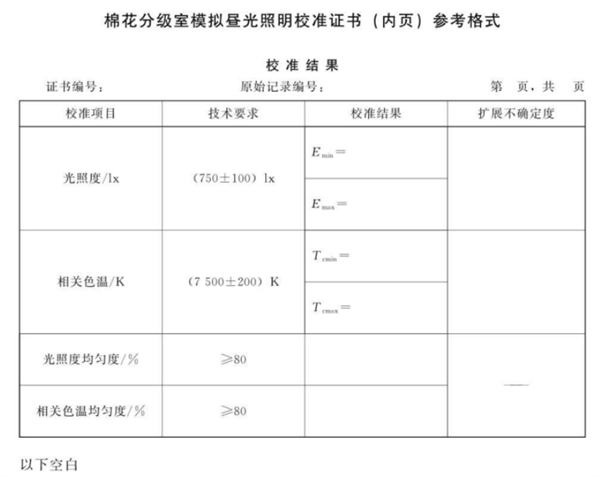

    经校准的棉花昼光分级室应出具校准证书,校准结果应在校准证书上反映,校准证书包括的信息应符合JJF 1071-2010中5.12的要求,推荐的校准证书内页格式见附录B。

    棉花分级室模拟昼光照明校准规范4

    8.3不确定度

    校准证书应给出各校准项目的扩展不确定度,评定示例见附录C。

    9 复校时间间隔

    在定期进行期间核查的条件下,建议复校时间间隔不超过12个月。

    注:

    1. 由于复校时间间隔的长短是由棉花分级室的使用情况。使用者、灯具等本身质量等诸因素所决定的,送校单位可根据实际使用情况及质量风险自行决定。

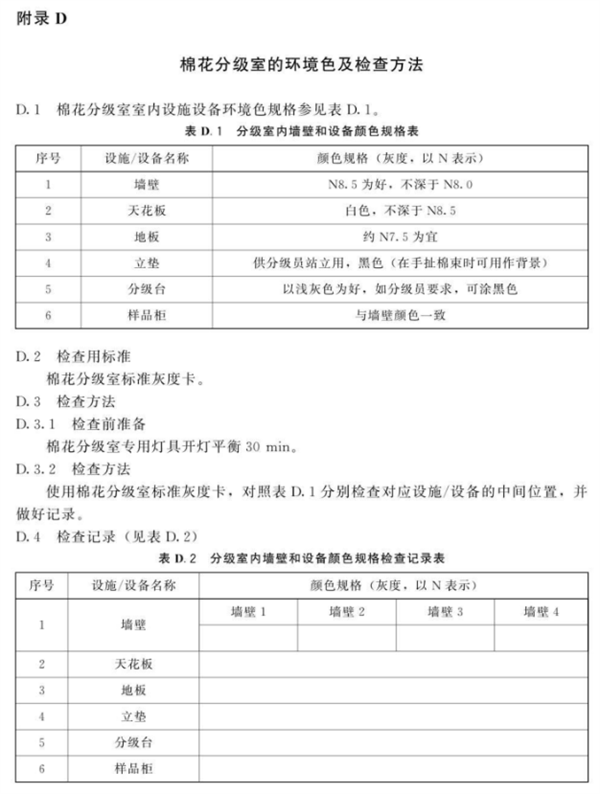

    2. 如需要检查棉花分级室的环境色,其检查方法参见附录D。
