    快速看懂高光谱成像仪的重要参数

    发布时间:2023-06-30 17:58:50

    高光谱成像仪捕捉的图像包含多维信息。认识高光谱成像仪的参数可以帮助反差百科理解其工作原理、性能以及应用领域。本文通过几个重要参数,带大家了解高光谱成像仪。

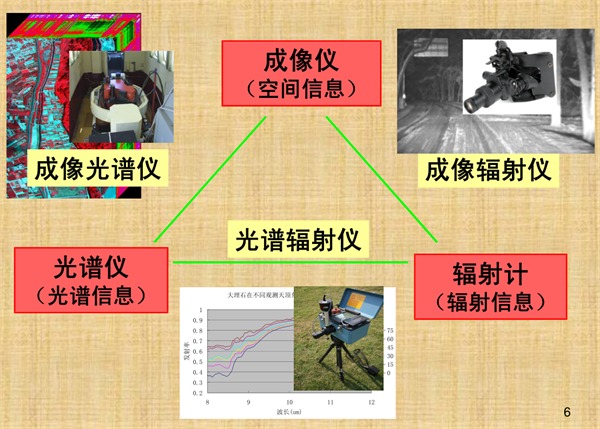

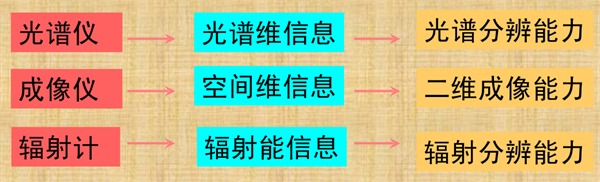

    1. 光谱仪、成像仪、辐射计之间的关系

     1.光谱仪、成像仪、辐射计之间的关系

    1.光谱仪、成像仪、辐射计之间的关系2

    2. 光谱分辨率 (Spectral Resolution

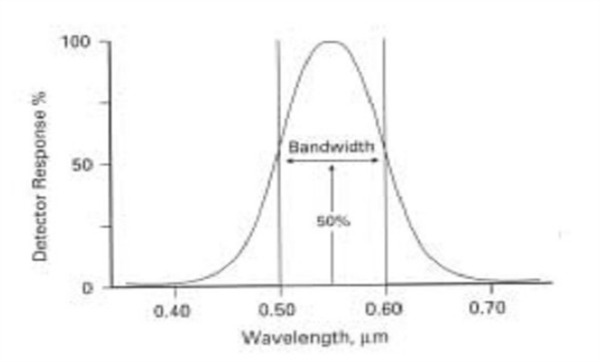

    指探测器在波长方向上的记录宽度,又称波段宽度(Bandwidth)13:35下图所示,纵坐标(Y轴)为探测器的光谱响应,它是横坐标(X轴)所代表的波长的函数。光谱分辨率被严格定义为仪器在达到 50%光谱响应时的波长宽度。

     光谱分辨率

    3. 空间分辨率(Spatial Resolution)

    成像光谱仪的空间分辨率是由仪器的角分辨力(Angular Resolving Power)即仪器的瞬时视场角(Instantaneous FiedofView,FOV)决定的。

     4.仪器的视场角

    4. 仪器的视场角

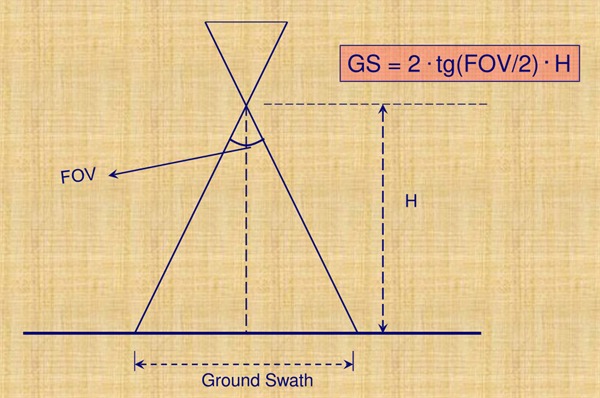

    地面扫描幅宽仪器的视场角(Field of View,FOV)

    仪器的视场角是仪器扫描镜在空中扫过的角度,它与系统平台高度决定了地面扫描幅宽(Ground Swath,. GS)13:36因此,在仪器设计时,FOV和IFOV是必须考虑的重要参数。

    仪器的视场角(FOV)较大 可以获得较宽的地面扫描幅宽。

    瞬时视场角(IFOV)较小,可以获得较高的空间分辨率。



    5. 调制传递函数

    高光谱成像仪光学成像中既有普通意义上的光学系统,如望远镜系统、光谱仪系统。也有如线列光纤狭缝和面阵探测器一类的离散采样系统。还存在系统之间的耦合等因素。



    6. 信噪比

    信噪比 (Signal Noise Ratio,SNR)是传感器所采集到的信号和噪声之比,是传感器的一个极其重要的性能参数。

    信噪比的高低直接影响图像的分类和图像目标的识别等处理效果。

    信噪比与空间分辨率、光谱分辨率是相互制约的,提高空间分辨率或者光谱分辨率都会降低信噪比,须综合取舍。


    7. 探测器凝视时间

    探测器的瞬时视场角扫过地面分辨单元的时间称为凝视时间(dwel1time)

    探测器的凝视时间在数值上等于行扫描时间除以每行的像元个数。

    探测器的凝视时间长短对成像质量有哪些影响?

    凝视时间越长,进入探测器的能量越多,光谱响应越强,图像信噪比越高。
